[КонцептАвто] _KA.SC.7.2.13_ Комплект электрики с блоком 13pin

Модуль согласования Smart connect KA.SC.7.2.13.

Модуль (Смарт коннект) предназначен для управления светотехникой сопряженного с автомобилем устройства через 13-ти контактную розетку (ISO 1724) без существенной нагрузки на бортовую сеть автомобиля.
Имеет систему защиты от несанкционированного отключения розетки сопряженного устройства, функцию диагностики сопряженного устройства, и др.

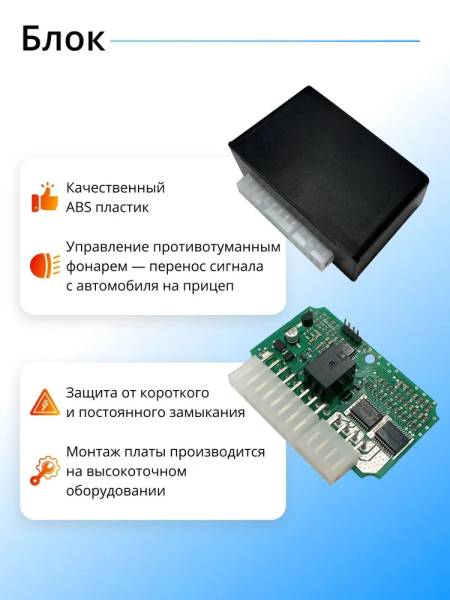

Блок согласования (смарт - коннект)Смарт коннект представляет собой пассивный элемент, управляемый через штатные сигналы автомобиля, и имеет следующие функции на борту:
- Функция включения противотуманных фонарей прицепа с выключенными фонарями ПТФ на автомобиле. - Функция двойного напряжения одного кабеля (мультиплексная система). - Функция переноса с неработающих указателей поворота на лампы габаритных огней. - Визуальная диагностика ламп прицепа - Индикатор неисправности сопряженного устройства - Защита от некорректного подключения полярностей

Технические характеристики, комплектация:

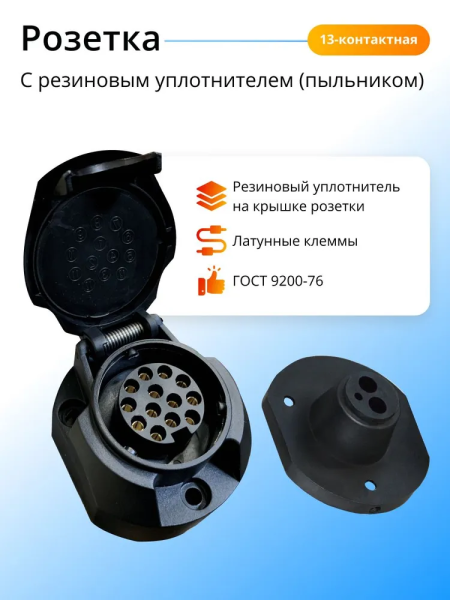

Розетка ТСУ 13 - контактная с защитным пыльником.

Материал проводников - Провода марки ПВАМ.

Сечение проводников:

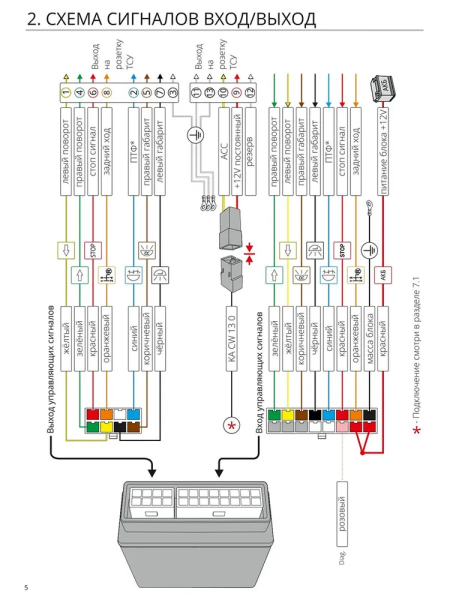

Выходные сигналы: 6 проводов 0,5мм2, длина -1,6м, 1 проводник 1,5мм2 (белый) длина -1,6м.
Входные сигналы: 6 проводов 0,35мм2.

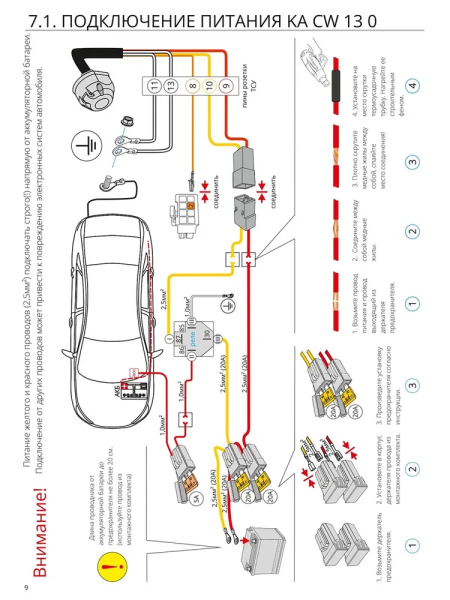

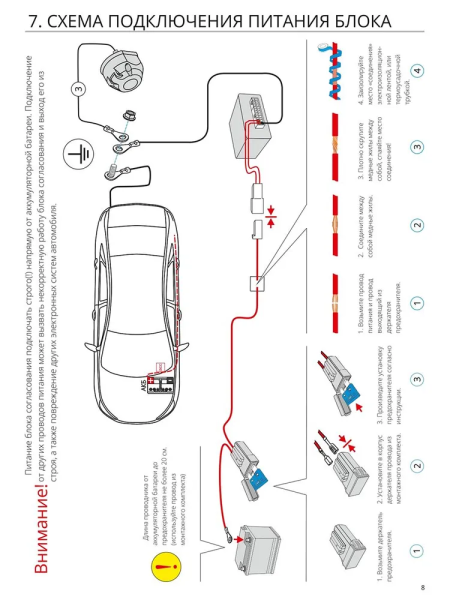

Питание: 1 проводник 1,5мм2 (красный) длина - 4,5м.

Обработка кабеля наконечниками: На концы проводов, подключаемые к розетке ТСУ, установлены металлические наконечники.
На провод 1,5мм2 (белый) установлена клемма-кольцо с внутренним диаметром 6,2-6,8мм для установки под гайку М6 ("Масса"). Провод питания 1,5мм2 (красный) установлен наконечник "мама".

Групповая изоляция проводов, подключаемых к розетке ТСУ: Все проводники собраны в общую ПВХ трубку для автомобильной промышленности с внешним диаметром 8мм.

OEM-номер

300

Альтернативные артикулы товара

KA.SC.7.2.13

Комплектация

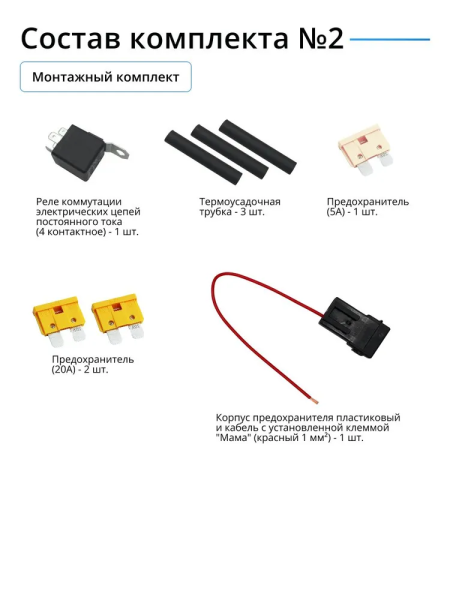

Блок согласования -1шт. Жгут проводов №1 - 1шт. Жгут проводов №2 - 1шт. Кабель питания - 1 шт. Кабель дополнительный (розовый) -1шт. Монтажный комплект - 1 шт. Инструкция по подключению и монтажу со вспомогательным изображением -1шт.
